赤外線放射温度計

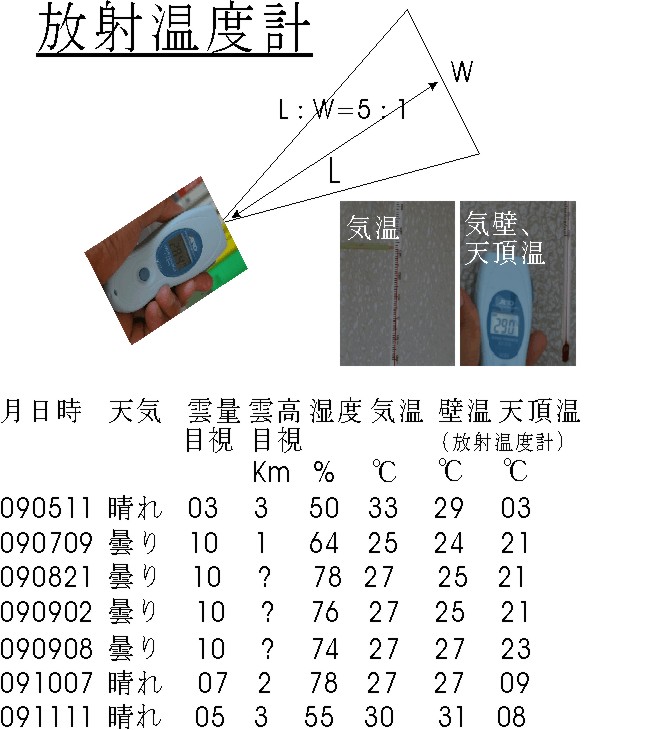

Return home  ためしに天頂に向けて温度を測ってみると。。
Originated: 2006-09/10, Last updated: 2006-09/10

■　赤外線放射温度計を用いると、物体の表面温度を計測できます。
工業用として多用されています。
但し、大気の温度に関しては、そこからの放射エネルギーが小さいので
計測できません。尚、液体の表面温度の計測は可能です。

物体表面からの放射エネルギーを測定する場合、
対象物自身のエネルギー＋中間にある大気の放射エネルギー
＋対象物によって反射されている太陽等の放射エネルギー、が考えられます。
これらが、どの程度の割合かは、その測定環境（周りの条件）によって異なるでしょう。

■　放射率：

身の回りの多くの物体、物質の放射率は、0.9〜0.95の間にあり、
温度計の工場出荷時の初期値としては、たいてい0.95に設定されています。
放射率は物質によって異なるため、測定対象物の材質に応じて、
放射率を設定しなおす必要があります。

・黒体　　　放射率＝1.00　 （自ら最も多く放射する）

・土　　　　放射率＝0.92--0.96　
・砂　　　　放射率＝0.90
・コンクリート　　放射率＝0.94
・アスファルト　　放射率＝0.90--0.98
・ガラス板　　放射率＝0.94

・雪　　　　放射率＝0.825
・水　　　　放射率＝0.92--0.96
・氷　　　　放射率＝滑らか0.96、粗い0.98

・樹木　　　放射率＝0.5--0.70　
・布　　　　放射率＝黒0.98　 　
・紙　　　　放射率＝黒0.94、緑0.76、赤0.7--0.90、白0.72、黄色0.92--0.94
・皮膚　　　放射率＝ 0.98

・鏡面体　　放射率＝0　　　（自らは放射しない、周囲からの熱を完全に反射する）



■　大気の吸収率に関して：
　・CO2, H2O, O3 等吸収率が異なるが、「窓領域」（波長８〜１２μｍ）では、
　吸収されない。
　
■　ガラス越しに温度を測るときの　そのガラスの透過率に関して：
　・石英の透過率は、８０〜９０％、
　・シリコンの透過率は、５０％弱　
　（波長によって異なるが、ザックリ言った場合です）

■　受光（検出）素子は：
　・InGaAs
　・Si
　・Ge
　・PbS
　・PbSe
　・Insb
　・HgCdTe
等があり波長により、検出能力が異なります。

■　温度計測のほかの用途としては、
例えば、
　・水分測定（物体表面が湿っていると、乾燥時よりも温度が低い）
　・流れの可視化（空に向けて、計測すると、時々刻々温度が変化している）
等が日常観察できます。
