気象実験(傾圧不安定波４Ｈ)
実験の様子を写真で紹介します。

今回の実験は、2010年5月12日、温度変化を室温に任せて、温度平衡に至るまで行い、どの様な現象が現れるかを観察しました。
このため、４時間連続運転の実験を実施しました。
使用した装置は、「装置２号機」です。４時間の連続運転に耐えます。

装置２号機：電源＝家庭用ＡＣ１００Ｖ壁電源をＤＣへ変換する装置を使う。
　　　　　　　　　駆動装置＝ＤＣモーターの回転を回転円盤へ直接伝える。
　　　　　　　　　円盤の回転数は、ＤＣ電源電圧を加減することにより、必要とする範囲内で、任意に設定可能なものである。
装置の回転数＝１０ＲＰＭ
水槽の初期温度：外周＝５２．３℃（湯）、中心部＝1．７℃（氷水）。
室温＝２２〜２３℃でほぼ一定、
湿度＝４９〜５１％でほぼ一定、
風＝室内で無風
温度計測＝外周の高温部分及び中心の冷水部分の２箇所を、同時的に４時間連続計測した。（写真に写しこんである）

なお、「装置１号機」による実験は、こちら を参照してください。 　→　「装置２号機」による実験は、こちらです。

実験項目および内容は、随時追加、修正、改良しています。
Originated 2010-05/16   Last Updated 2010-05/16（４時間連続）

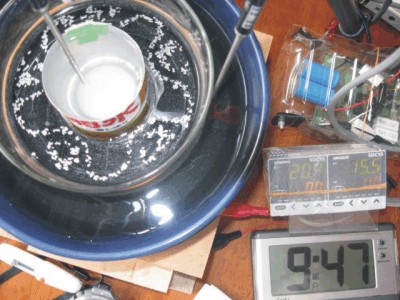

装置２号機 を使用して、４時間連続運転し、その間の現象の主なポイントを写真で紹介します。

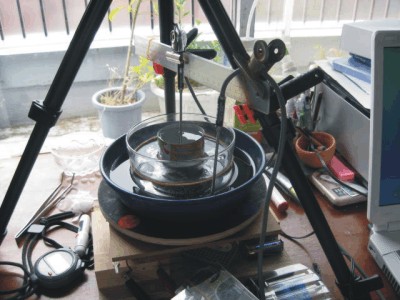

　　　　装置２号機　　（全景）

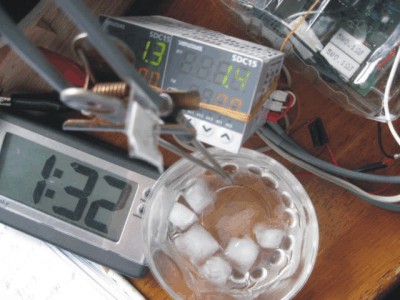

　　　　実験終了後、２つの温度計を氷水につけて指示値を比較します。

　　　　　　　誤差は、0.1〜0.2度でした。

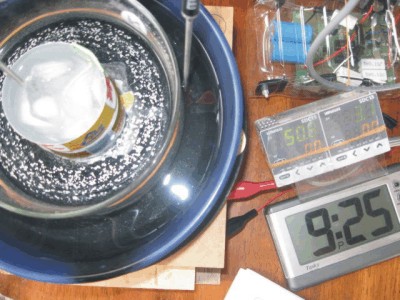

　　　　�@スタート


　　　　�A剛体回転に入る


　　　　�B激しい流動現象となった

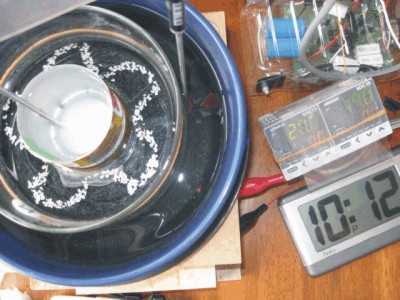

　　　　�C５波になりそう


　　　　�D５波明瞭（蛇行の内外に渦巻きの形成あり）



　　　　�E高気圧部崩れ（中心部の氷が消滅している）



　　　　�F復帰（蛇行内部の渦巻き消滅）


　　　　�G崩れ


　　　　�H復帰


　　　　�I波動の山谷の差が縮まった


　　　　�J復帰


　　　　�K崩れ



　　　　�L復帰


　　　　�M崩れ




　　　　�N５辺の形となった（蛇行とならず）


　　　　�O４〜５のブロックとなった。実験打ち切り＆終了。





以上で４時間の実験を終了した。
